제품정보

★ 주종품이 아니므로 판매부서와 협의 바랍니다.

제품용도 사용압력이 비교적 낮은 증기, 물, 기름, 가스, 공기 등의 배관에 사용되는 탄소강관
생산가능범위 10.5mm ~ 609.3mm (6A~600A)
두께 2.35mm ~ 7.9mm
인증규격 KS D 3507 , JIS G 3452

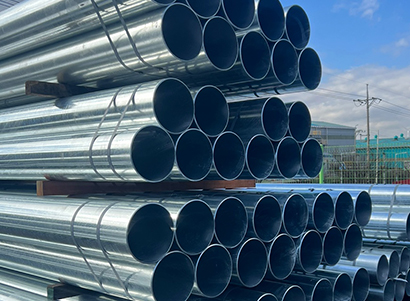

  • 사진

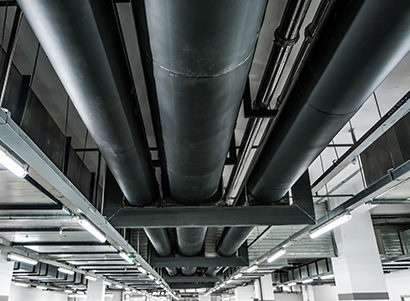

  • 사진

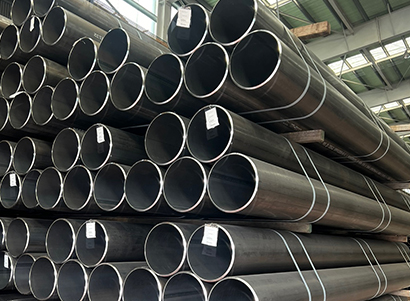

  • 사진

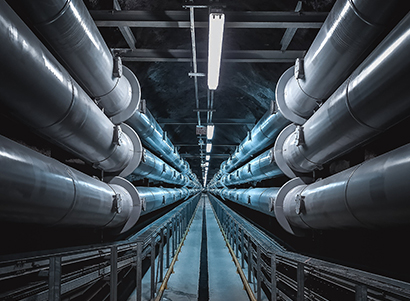

  • 사진



관의 호칭 바깥지름 바깥지름의 허용차 두께 두께허용차 소켓제외단중
mm in. mm 테퍼나사관 기타관 mm kg/m
★6 1/8 10.5 ±0.5mm 2.00 + 규정하지
않음
- 12.5%		 0.419
★8 1/4 13.8 ±0.5mm 2.35 0.664
★10 3/8 17.3 ±0.5mm 2.35 0.866
15 1/2 21.7 ±0.5mm 2.65 1.25
20 3/4 27.2 ±0.5mm 2.65 1.60
25 1 34.0 ±0.5mm 3.25 2.45
32 11/4 42.7 ±0.5mm 3.25 3.16
40 11/2 48.6 ±0.5mm 3.25 3.63
50 2 60.5 ±0.5mm ±1% 3.65 5.12
65 21/2 76.3 ±0.7mm ±1% 3.65 6.34
80 3 89.1 ±0.8mm ±1% 4.05 8.49
★90 31/2 101.6 ±0.8mm ±1% 4.05 9.74
100 4 114.3 ±0.8mm ±1% 4.50 12.2
125 5 139.8 ±0.8mm ±1% 4.85 16.1
150 6 165.2 ±0.8mm ±1% 4.85 19.2
★175 7 190.7 ±0.9mm ±1% 5.30 24.2
200 8 216.3 ±1.0mm ±1% 5.85 30.4
★225 9 241.8 ±1.2mm ±1% 6.20 36.0
250 10 267.4 ±1.3mm ±1% 6.40 41.2
300 12 318.5 ±1.5mm ±1% 7.00 53.8
350 14 355.6 - ±1% 7.60 65.2
400 16 406.4 - ±1% 7.9 77.6
450 18 457.2 - ±1% 7.9 87.5
500 20 508.0 - ±1% 7.9 97.4
550 22 558.8 - ±1% 7.9 107.0
600 24 609.6 - ±1% 7.9 117.0
